吉林永磁磁選機機規格標識_ 遠力吉林永磁磁選機機規格標識使用注意事項磁場分布圖 ，CTB系列永磁筒式磁選機適用于磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等亞鐵磁性物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業，以及選煤作業中的磁重介質回收。在重介質選別作業中，為了保證磁鐵礦或硅鐵的最大回收率，需要用第二臺磁選機對第一臺磁選機的尾礦進行再次選別。在這種情況下，可采用特別設計的尾礦再處理雙筒磁選機。它能提高回收率，提高精礦品位，減少尾礦流失，簡化選礦流程，降低成本，提高經濟效益。
一、吉林永磁磁選機機規格標識_ 遠力吉林永磁磁選機機規格標識使用注意事項磁場分布圖

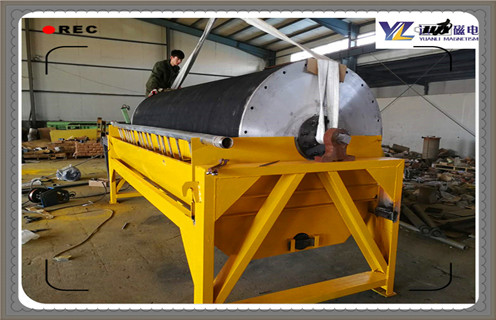

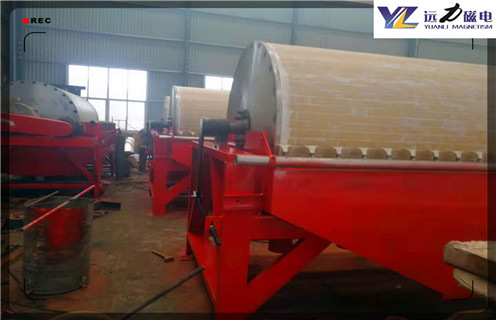

1、ctb永磁筒式磁選機結構
該機主要由永磁滾筒、調整機構、槽體、減速機、電機、進礦箱、精礦箱、機架等部分組成。
二、吉林永磁磁選機機規格標識_ 遠力吉林永磁磁選機機規格標識使用注意事項磁場分布圖
⑴永磁滾筒是磁選機的關鍵部件，它由圓筒、永磁磁系、端蓋、軸、軸承套及軸承組成。
⑵圓筒用不銹鋼板卷成，通過端蓋、軸承套、軸承、支撐于軸上，圓筒與磁系的距離不大于4mm。
⑶傳動裝置由擺線針輪減速機、鏈輪、鏈條、傳動軸與筒連接，帶動圓筒旋轉。
⑷槽體是分選礦物的重要部件，礦漿在槽體內流動，使磁性物質與非磁性物質分開。
⑸機架是由型材焊接成的結構件，承擔主機的全部重量，通過地腳螺栓固定在基礎上。
⑹磁系偏角調節裝置用于調節磁系的偏轉角度，旋轉拉桿上的螺母，通過拉桿使軸偏轉，從而使固定在軸上的磁系也隨著偏轉。
⑺進礦箱通過給水管初步稀釋礦漿和通過分流板使礦漿合理分流。
⑻精礦箱通過精礦管將吸附于磁滾筒的磁性物質沖洗下來。
